ZBSF全不锈钢電磁阀一、ZBSF全不锈钢電磁阀--用途
ZBSF系列全不锈钢電磁阀是工业过程自动化控制系用的执行器。它在接受電控信号后能自动开启或关闭，实现对管道中的液體介质的通断或流量调节控制。
本系列電磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、電器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列電磁阀主要用于腐蚀性液體、超净液體和食用液體等液體介质的控制。ZBSF系列電磁阀主要用于腐蚀气體、超净气體等气體介质的控制。
二、ZBSF全不锈钢電磁阀--型号规格说明
三、ZBSF全不锈钢電磁阀--主要特点
耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性能良好。
耐热：電磁部分、密封件全部采用特种耐高温電工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流體的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式電磁阀的优点，在低压差或压差為零情况下也能可靠工作。
四、ZBSF全不锈钢電磁阀--结构原理
本阀為分步动作直接先导式電磁阀，根据断電时所处开关状态的不同，可分為常闭電磁阀和常开電磁阀。常闭電磁阀，線圈通電后衔铁在電磁力作用下先带动副阀工启，主阀在所形成的介质压差和電磁力的作用下而开启。線圈断電，衔铁部件复位，主副阀利用介质压力而紧密关关闭。
常开電磁阀，線圈通電后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧紧密封面，阀门关闭。線圈断電，磁力為零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由下下压差作用向上升起，主阀打开，阀门开启。
五、ZBSF全不锈钢電磁阀--技(jì )术参数
项目
说明
工作介质
腐蚀性流體、超净流體、食用流體
ZBSF-1：气體用 ZBSF-1Y：液體用
ZBSF-2：气體用 ZBSF-1Y：液體用介质温度（℃）
ZBSF-1（1Y）：≤60℃
ZBSF-2（2）：≤280℃公称压力（MPa）
1.6
工作压差（MPa）
0～1.6
0.05～1.6
公称通径
10
15
20
25
32
40
50
65
80
100
125
150
電源電压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
额定流量系数
泄漏量
按JB/T7352-94·F规定
功耗
AC≤70VA
防爆标志
DIIBT4
防爆证编号
CE991010
出線口接头
内螺纹M20×1.5
环境温度
-40～+60℃

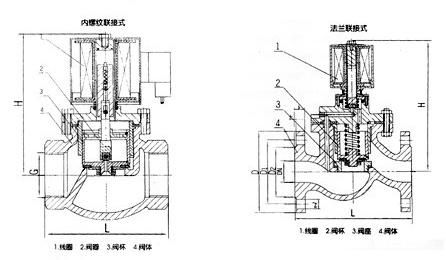

六、ZBSF全不锈钢電磁阀--外表尺寸
DN
L
H
D
D1
D2
b
f
n-d
10
115
148
Φ90
Φ60
Φ41
14
2
4-Φ14
15
115
148
Φ95
Φ65
Φ46
14
2
4-Φ14
20
115
148
Φ105
Φ75
Φ56
16
2
4-Φ14
25
125
148
Φ115
Φ85
Φ65
16
3
4-Φ14
32
150
182
Φ140
Φ100
Φ76
18
3
4-Φ18
40
165
182
Φ150
Φ110
Φ84
18
3
4-Φ18
50
190
192
Φ160
Φ125
Φ99
20
3
4-Φ18
65
290
265
Φ185
Φ145
Φ118
20
3
8-Φ18
80
310
276
Φ200
Φ160
Φ132
20
3
8-Φ18
100
350
373
Φ220
Φ185
Φ156
22
3
8-Φ18
125
400
416
Φ250
Φ210
Φ184
22
3
8-Φ18
150
480
440
Φ285
Φ240
Φ211
24
3
8-Φ22
阀门订購流程
1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。
2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。
3. 具體事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
