ZCS水用電磁阀一、ZCS水液電磁阀--用途
ZCS水液電磁阀适用于以水或液體為工作介质，可自动化控制或遠程控制水、油、液體等工作介质管路的通断。由于膜片式電磁阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速，可靠性高等特点。
二、ZCS水液電磁阀--特点
结构简单，體积小，密封性能好，维修方便。

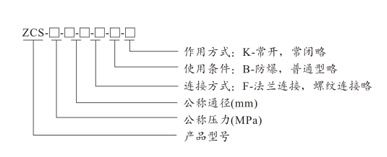

三、ZCS水液電磁阀--型号规格说明
四、ZCS水液電磁阀--结构原理
ZCS水液電磁阀通径15～100為膜片式為二次开阀的先导式電磁阀，通径125～300為三次开阀的先导式電磁阀，其结构主要由副阀和主阀组成。
根据断電时所处开关状态的不同，可分為常闭電磁阀和常开電磁阀。常闭電磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当線圈通電，产生電磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。
当線圈断電，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。
常开電磁阀，当線圈通電时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当線圈断電后，磁力為零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
五、ZCS水液電磁阀--技(jì )术参数
工作介质
水、粘度≤4°E的油及其它非腐蚀性流體
介质温度℃
≤60
公称压力(MPa)
1.0
工作压差(MPa)
0.05～1.0
0.1～1.0
0.15～1.0
電源電压
AC220V其余规格可作特殊订货
额定流量系数
按JB/T352-94规定
泄漏量(ml/min)
按JB/T352-94-F规定
公称通径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
功耗
36VA
50VA
防爆标志
dⅡBT4
防爆证编号
CE991010
出線口接線
内螺纹M20×1.5
环境温度
-40-+60℃
六、ZCS水液電磁阀--安装尺寸
公称通径DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
n-d
b
f
15
112
80
1/2
20
119
80
3/4
25
130
90
1
130
160
115
85
65
φ4-14
16
3
32
137
140
11/4
137
180
140
100
76
φ4-18
18
3
40
152
156
11/2
152
200
150
110
84
φ4-18
18
3
50
164
180
2
164
230
165
125
99
φ4-18
20
3
65
222
290
185
145
118
φ4-18
20
3
80
253
310
200
160
132
φ8-18
22
3
100
260
350
220
180
156
φ8-18
24
3
125
315
400
250
210
184
φ8-18
26
3
150
350
480
285
240
211
φ8-22
26
3
200
390
600
340
295
266
φ8-22
26
3
250
430
730
395
350
319
φ12-22
28
3
300
480
850
445
400
370
φ12-22
28
4
350
605
980
505
460
429
φ16-23
30
4
七、ZCS水液電磁阀--安装须知
1、安装时電磁阀線圈向上，并保持垂直位置，電磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、電磁阀的工作介质应清洁无颗粒杂质，電磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在電磁阀发生故障时，為了及时隔离電磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的電磁阀通径应小于主管道阀门的通径(如图二)。
5、安装在電磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免電磁阀工作时引起振动。
9、在安装前，要注意要看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、電磁阀前后管道上需安装压力表，以便观察管道压力。
阀门订購流程
1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。
2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。
3. 具體事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
