直埋式加長杆球阀介绍

Q61F/H/Y加長杆埋地式全焊接球阀是新一代高性能球阀，适用于長输管線和一般工业管線，其强度、安-全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流體压力在球體上产生的作用力全部传递给轴承，不会使球體向阀座移动，因而阀座不会承受过大的压力，所以 固定球阀 的转矩小、阀座变形小，密封性能稳定、使用寿命長，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。此阀一般水平安装。

Q61F/H/Y加長杆埋地式全焊接球阀有二块式和三块式两种阀體结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球體，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部设有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管線内径一致，以便管線清扫。

直埋式加長杆球阀性能优势

1、操作省力：球體由上下轴承支撑，减少摩擦，消-除了由于入口压力推动球體与密封座形成的巨大密封负荷而造成过大的扭矩。

2、密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。

3、防火结构：為防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助長火势，在球體与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球體上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

4、自动泄压功能：当阀门中腔停滞的介质压力异常升高大于弹簧的预]力时，阀座后退脱离球體，达到自动泄压的效果，卸压后阀座自动复

5、排泄管路：阀體上下均设置排泄孔，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料;可以排放中腔滞留物，减少介质对阀门的污染。

直埋式加長杆球阀特点

1、双阻塞与排放功能：固定球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流體阻断，阀體中腔滞留物通过排放阀排泄。

2、自动泄压功能：阀门體腔停留介质温度升高而引起异常升压时，不需通过安-全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液體介质时的安-全性非常重要。

3、防火安-全结构：阀门都具备防火安-全功能，其设计、制造均遵循 API 607 和 API 6FA 规范要求。

产品性能参数

公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K

公称通径或口径：DN6～900、NPS 1/4 ～36

连接方式：法兰、对焊、螺纹、承插焊等

适用温度：-196℃～540℃

驱动方式：手动、蜗轮蜗杆传动、气动、電动、液动、气液联动、電液联动

阀體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)

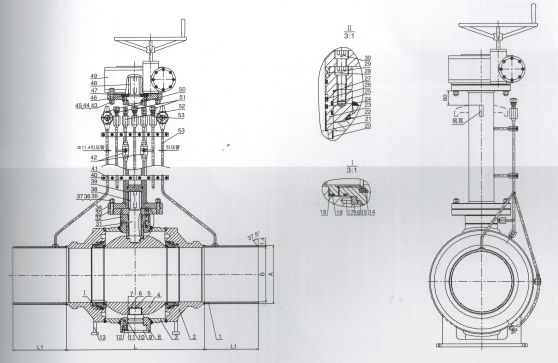

主要外形和连接尺寸
