GWXDF型手动双向流硬碰硬密封旋球阀
- 产品介绍
- 订購流程
GWXDF型手动双向流硬碰硬密封旋球阀主要用途
双向硬密封旋球阀广泛应用于水泵出口、管网系统特別是市政、消防等网状、环形管网，这此类双向流工况，该 阀一台相当于两台普通单向密封阀门，具有很高的性价比。可应用于冶金、石化、電力、化工、环保、市政等行业和部门管网系统介质的启闭与调节。
主要设计制造标准
引用但不限于以下标准，未注日期的引用文件，其新版本适用于本产品。
标准内容 标准号 标准名称 企业标准 Q/OPJF006-2012 GWXDF型双向流硬碰硬密封旋球阀 设制造标准 CJ/T283-2008 城建部 偏心半球阀 GB/T12237 通用阀门 法兰和对焊连接钢制球阀 GB/T12238 通用阀门 法兰和对夹连接蝶阀 结构長度标准 GB/T12221 金属阀门 结构長度 法兰标准 GB/T9113.1-4 整體钢制管法兰/客户指定标准 GB/T17241.6 整體铸铁管法兰 检验与试验标准 GB/T13927 通用阀门 压力试验 JB/T9092 阀门的试验检验 使用材料标准 GB/T12227 通用阀门 球墨铸铁件技(jì )术条件 GB/T12229 通用阀门 碳素钢铸件技(jì )术条件 GB/T12230 通用阀门 奥式體钢铸件技(jì )术条件 技(jì )朮性能规范
公称通径 公称压力(MPa) 试验压力(MPa) 适用温度(C) 适用介质 壳體强度试验 正向密封试验 反向密封试验 DN50~3000 mm 0.6 0.9 0.66 0.66 未注明為 0-80。(：以 下，可生产 0-200℃ 以下 清水'污水'油品等 1.0 1.5 1.1 1.1 1.6 2.4 1.76 1.76 2.5 3.75 2.75 2.75 4.0 6.0 4.4 4.4 6.3 9.45 6.93 6.93 主要零件村料
零部件名称 材料 名称 牌号 阀體 铸钢 WCB 奥氏體不锈钢 304、 316 阀板 铸钢 WCB 奥氏體不锈钢 304、 316 阀杆 马氏體不锈钢 1013、2Crl3 阀座 奥氏體不锈钢 304、 316 镍铬球铁渗氮 QT400Ni2Cr 轴承 铝青铜、锡青铜 ZCuAl1OFe3, ZCuSn5-5-5 密封件 橡胶 NBR、EPDM 双向硬密封旋球阀与具有某些功能其它阀门的比较
双向硬密封旋球阀 软密封中線蝶阀 多层次蝶阀 弹性片双向流蝶阀 偏心半球阀 1、双向均能可靠密 封，可双向满足國家 试压标准 可以双向加压， 靠边缘橡胶变形密封 不能双向密封，反向达到 0.1-0.3MPa 即 将自动打开、 漏水 可以双向，但長期反向将产生***变形而失效 不能双向，反向自动打开、漏水 2、阀座、阀芯密封面均可制成高硬密封面 阀座或阀板至少一边是橡胶软密封 阀座或阀板至少一边為多层次结构（即多层不锈钢片与多层石墨的叠加） —边是整體成型的不锈钢弹性薄片， 两边均可堆硬，但球體如太硬则难保证加工精度 3、具有磨损后密封自动补偿功能 橡胶一旦磨损破坏即密封失效 不能补偿，多层次一碰就内缩而泄漏 弹性片有磨损就失效 可以补偿 4、关闭时可切断長条形杂质，排开颗粒形杂质 高硬杂质会将密封破坏 杂质将破坏多层结构中的石墨部分，而使 密封失效 弹性片强度低，易被杂质破坏失效 关闭时能切断長条形杂质，排开颗粒形杂质 5、关闭时阀芯、阀座密封面无磨擦 完全靠摩擦进入密封 高精度三偏心 无摩擦，否则有摩擦 摩擦非常严重 关闭时阀芯、阀座 密封面无磨擦 6、结构長度短，重量轻，可制成大口径阀门 结构長度短，重量轻，可制成口径的阀门 结构長度短， 重量轻，可制成大口径的阀门 结构長度短，重量轻，可制成大口径阀门 结构長度長，重量重，不能制成大口径阀门
阀门订購流程
1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。
2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。
3. 具體事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货

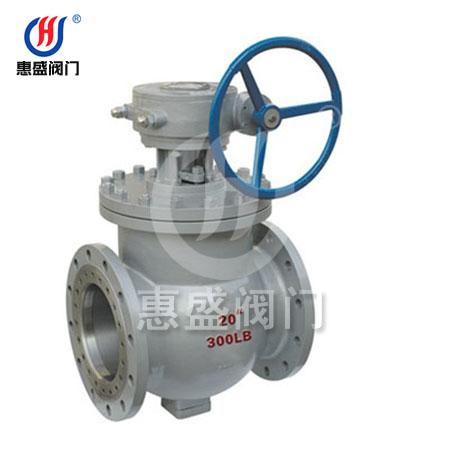

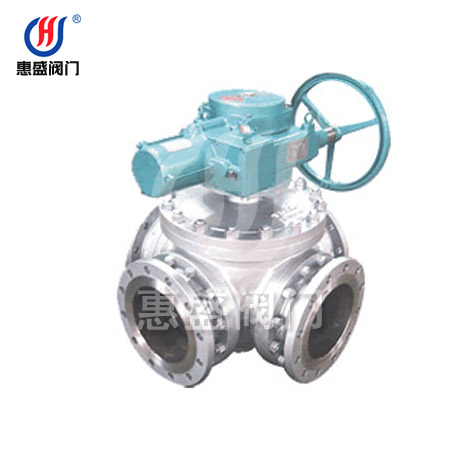

上一页：Q946F電动四通球阀 下一页：上装式偏心半球阀
