锻钢波纹管截止阀

产品介绍
订購流程

锻钢波纹管截止阀

锻钢波纹管截止阀

锻钢波纹管阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀體与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀體与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.

延長阀體阀门适用于闸阀、球阀和截止阀。

延長阀體阀门设计结构和特征

延長阀體阀门符合API602.检验与测试按API598,标记按MSS-SP-25.

采用以下结构：

自定心压板压套式

螺纹、承插或对焊接端整體延長阀體

螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖

整體式上密封座

承插端符合ASME B16.11

螺纹端符合（NPT）ANSI/ASME B1.20.1

明杆支架型（OS&Y）

相关压力：800LB

锻钢波纹管截止阀 800Lb

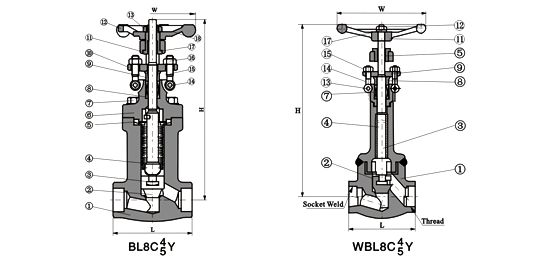

标准材质细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	A182F22	A182F304(L)	A182F316(L)
1	阀體	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276316(L)
3	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
	波纹管	SS
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料压套	A276420		A182F304
10	填料压板	A216WCB		A351CF8
12	阀杆螺母	A276420
	手轮	A197
13	锁紧螺母	A1942H	A1944	A1948	A1948M
	销钉	A276420		A182F304
	活节螺栓	A193B7	A193B16	A193B8	A193B8M
	螺母	A1942H	A1944	A1948	A1948M
	垫圈	SS
14	铭牌	SS
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H(开)		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
