锻钢低温截止阀

产品介绍
订購流程

锻钢低温截止阀

锻钢低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀體与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀體与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。

闸阀、截止阀、球阀都可设计成低温阀。為了能在-196℃（320°F）的低温下使用，一般将阀门设计成加長式阀盖。

低温阀设计结构和特征

低温闸阀、截止阀、球阀符合API602。检验与测试按API598，标志按MSS-SP-25。

采用以下机构：

全径或缩径

自定心压板压套式

整體式上密封座

阀座带有压力平衡孔（用于闸阀、球阀）

承插端符合ASME B16.11

螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖

客户要求的特殊延長長度

客户要求的软密封截止阀

客户要求时的PTEE填料

客户要求的特殊低温测试

升降式和球式、截止止回阀

明杆支架型（OS￡Y）

相关压力：800LB

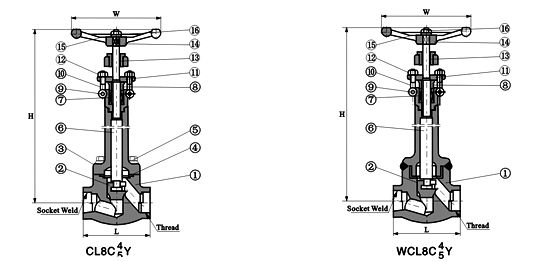

标准材质细表

序号	零件名称	AS to ASTM		SS to ASTM
序号	零件名称	LF2	LF3	F304(L)	F316(L)
1	阀體	A350LF2	A350LF3	A182F304(L)	A182F316(L)
2	阀座	A276420	A276410	A276304(L)	A276316(L)
3	闸板	A350LF2	A350LF3	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A350LF2	A350LF3	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B7	A193B8	A193B8M
7	阀杆	A182F6	A182F6	A182F304(L)	A182F316(L)
8	填料	柔性石墨		PTFE
9	销钉	A276420		A276 304
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压套	A276410		A182F304(L)	A182F316(L)
12	填料压板	A105	A182F11	A182F304(L)	A182F316(L)
13	螺母	A1942H	A1944	A1948	A1948M
14	阀杆螺母	A276420
15	润滑垫片	A473431
16	铭牌	SS
17	紧锁螺母	A1942H	A1944	A1948	A1948M
18	手轮	A197
适用温度		≥—40℃	≥—101℃	≥—196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)

NPS	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L	79	92	111	120	120	140	178
H(开)	330	333	360	407	475	475	551
W	100	100	125	160	160	180	200

标准材质细表

序号	零件名称	AStoASTM		SStoASTM
序号	零件名称	A350LF2	A350LF3	A182F304	A182F316(L)
1	阀體	A350LF2	A350LF3	A182F304(L)	A182F316(L)
2	阀瓣	A276410	A276304(L)	A276304(L)	A276316(L)
3	阀盖	A350LF2	A350LF3	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	螺栓螺母	A193B7	A193B7	A193B8	A193B8M
6	阀杆	A182F6	A182F6	A182F304(L)	A182F316(L)
7	填料	柔性石墨		PTFE
8	填料压套	A2764120		A182F304
9	销钉	A276420		A182F304
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压板	AWCB		A351CF8
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276 410
14	手轮	A197
15	铭牌	SS
16	螺母	A1942H	A1944	A1948	A1948M
适用温度		≥-40℃	≥-101℃	≥-196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)

NPS	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L	79	92	111	120	120	172	200
H(开)	330	337	370	480	410	474	546
W	100	100	125	160	160	180	200
