  • GU手动真空球阀

    GU手动真空球阀

    • 产品介绍
    • 订購流程
    GU手动真空球阀

    GU型高真空(压力)球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。



    主要技(jì )术性能
    阀门漏率 　≤1.3×10-4Pa.L/S.
    　适用温度 　-30～+150℃
    -30～+150℃(PPL密封)
    　适用范围
    　连接型式 　使用压力范围(Pa)
    　活套法兰(GB6070、JB919) 　0.6×106～1.3×10-4
    　焊接法兰(GB6070、JB919) 　1.6×106～1.3×10-4
    　快卸法兰(GB4982) 　0.1×106～1.3×10-4
    　螺纹连接 　1.6×106～1.3×10-4

    主要零件材料

    阀體、阀盖、阀杆：不锈钢
    密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

    外形及连接尺寸

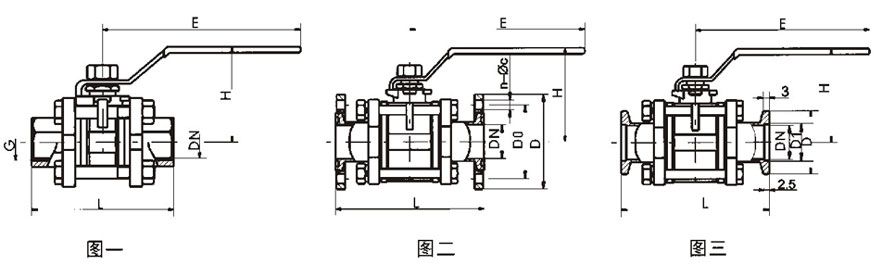

    螺纹连接的外形及连接尺寸(图一)

    Model
    型号
    DN
    G
    H
    E
    L
    GU-10(G)
    10
    1/4"
    52
    105
    68
    GU-16(G)
    16
    1/2"
    64
    130
    72
    GU-20(G)
    20
    3/4"
    67
    130
    82
    GU-25(G)
    25
    1"
    83
    165
    90
    GU-32(G)
    32
    1-1/4"
    89
    165
    112
    GU-40(G)
    40
    1-1/2"
    100
    190
    120
    GU-50(G)
    50
    2"
    125
    190
    145
    GU-63(G)
    63
    2-1/2"
    150
    250
    185
    GU-80(G)
    80
    3"
    161
    250
    210
    GU-100(G)
    100
    4"
    180
    280
    268

    活套法兰连接(GB6070)(图二)

    Model
    型号
    DN
    D
    Do
    H
    E
    L
    n-φc
    GU-10(F)
    10
    55
    40
    52
    105
    84
    4-φ6.6
    GU-16(F)
    16
    60
    45
    64
    130
    84
    4-φ6.6
    GU-25(F)
    25
    70
    55
    83
    165
    114
    4-φ6.6
    GU-32(F)
    32
    90
    70
    89
    165
    140
    4-φ9
    GU-40(F)
    40
    100
    80
    100
    190
    160
    4-φ9
    GU-50(F)
    50
    110
    90
    125
    190
    170
    4-φ9
    GU-63(F)
    63
    130
    110
    150
    250
    195
    4-φ9
    GU-80(F)
    80
    145
    125
    161
    250
    220
    8-φ9
    GU-100(F)
    100
    165
    145
    180
    280
    280
    8-φ9

    快卸法兰连接(GB4982)(图三)

    Model
    型号
    DN
    D1
    D
    H
    E
    L
    GU-10(KF)
    10
    12.2
    30
    52
    105
    84
    GU-16(KF)
    16
    17.2
    30
    64
    130
    84
    GU-25(KF)
    25
    26.2
    40
    83
    165
    114
    GU-32(KF)
    32
    34.2
    55
    89
    165
    140
    GU-40(KF)
    40
    41.2
    55
    100
    190
    160
    GU-50(KF)
    50
    52.2
    75
    125
    190
    170



    阀门订購流程

    1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。

    2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。

    3. 具體事宜商定，如：交货期、特殊要求等等。

    订货须知：
    1、客户对产品有特殊要求须在订货合同上提供以下说明：
    ① 结构長度。
    ② 连接方式。
    ③ 公称通径、全通径、缩径、管道尺寸。
    ④ 适用介质、工作温度及压力范围。
    ⑤ 实验、检验标准及其他要求。
    2、本厂可根据客户特殊要求配置各类驱动装置。
    3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
    4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
