产品名称：GUQ型系列气动真空(压力)球阀
产品介绍：
　　GUQ型系列气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气為动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门為直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分為双作用和单作用(弹簧复位)，可选配反馈信号装置及電气阀门定位器。
　　适用的工作介质為带酸、碱性的气體或液體。

详细说明 ► 主要技(jì )术性能 适用范围(Pa) 快卸法兰（KF）2x105 ～1.3x10-5 活套法兰16x105～1.3x10-5 阀门漏率(Pa.L/S) ≤1.3x10-5 介质温度（℃） 标准出厂：-30～+150 特殊指定：-30～+240 气源压力（MPa） 0.4～0.8 法兰标准 GB4982；GB/T6070 安装位置 任意 電源電压 标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 信号反馈 标准出厂：阀位指示器 特殊指定：微动开关；智能型4～20mA DC 气缸可选 标准出厂：双作用式 特殊指定：单作用式（有弹簧返回）可选常开或常闭

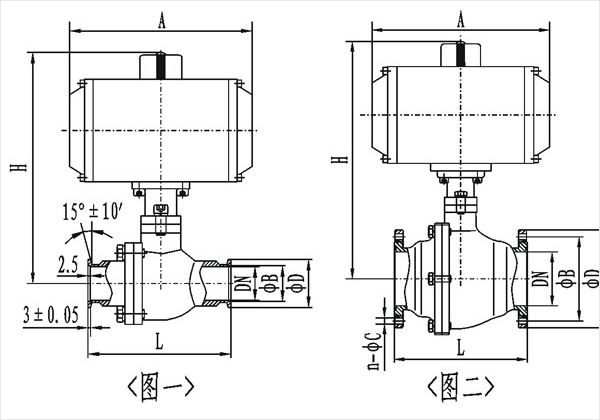

► 快卸法兰（KF）连接及外形尺寸（GB4982）

型号 通径(DN) ΦD ΦB H L A GUQ-10/KF 10 30 40 168 92 140 GUQ-16/KF 16 30 17.2 154 100 140 GUQ-25/KF 25 40 26.2 175 114 164 GUQ-40/KF 40 55 41.2 247 165 210 GUQ-50/KF 50 75 52.2 282 175 247

► 活套法兰连接及外形尺寸（GB/T6070） 型号 通径(DN) ΦD ΦB H L A n-ΦC GUQ-10 10 50 40 160 99 146 4-6.5 GUQ-16 16 60 45 162 100 146 GUQ-20 20 65 50 191 114 168 GUQ-25 25 70 55 191 114 168 GUQ-32 32 90 70 230 140 204 4-9 GUQ-40 40 100 80 267 165 260 GUQ-50 50 110 90 289 175 268 GUQ-63 63 130 110 313 186 GUQ-80 80 145 125 346 198 268 8-9 GUQ-100 100 165 145 375 220 298 GUQ-125 125 200 175 444 266 458 8-11 GUQ-150 150 225 200 497 296 525 GUQ-200 200 285 260 620 390 602 12-12
