Q41F/PPL法兰浮动球阀

产品介绍
订购流程

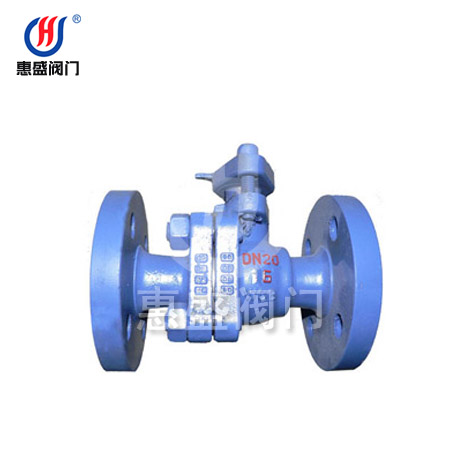

Q41F/PPL法兰浮动球阀

应用规范：

1、设计制造造GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按APID.598

主要零件材料

序号 No.	材料标准	材料牌号				序号 No.	材料标准	材料牌号
	材料标准	碳钢		不锈钢			材料标准	碳钢		不锈钢
	零件名称	GB	ASTM	GB	ASTM		零件名称	GB	ASTM	GB	ASTM
01	阀体	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	10	阀座密封圈	石墨
02	阀盖	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	11	阀杆	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
03	双头螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M	12	止推轴承	金属夹PTEE
04	螺母	45	A194-2H	0Cr18Ni	A194-8M	13	阀杆填料	石墨
05	垫圈	金属夹石墨				14	填料压环	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
06	球体	2Cr13渗氮	A276-410渗氮	1Cr18Ni9Ti 1Cr18Ni12Mo2T 渗氮	F304/F316/ F304L/F316L 渗氮	15	填料压盖	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
07	阀座	2Cr13渗氮	A276-410渗氮	1Cr18Ni9Ti 1Cr18Ni12Mo2T 渗氮	F304/F316/ F304L/F316L 渗氮	16	螺钉	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
08	阀座支承圈	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2T	F304/F316/ F304L/F316L	17	定位板	2Cr13	A276-410	1Cr18Ni9Ti	304
09	阀座弹簧	17-7PH	17-7PH	17-7PH	17-7PH

PN1.6MPa主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	80	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

PN2.5MPa主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN4.0MPa主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN6.4MPa主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

PN10.0MPa主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
