ZLF-16自立式平衡阀，是一种利用介质本身的压力变化来进行自我调控从而保持流经该被控系统流量不变的阀门，ZLF自立式平衡阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。该阀门流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。

*产品概述：

ZLF自力式平衡阀适用于荷重液体管路系统，是一种较为理想的斯型节能阀门。该阀设有刻度的数字显示，可直观调到任一位置，并可锁定。该阀主要应用于工业和民用建筑采暖管路系统。目前在一些管网系统中存在肴水力失调问题，平衡阀提供了解决这一问题的手段，和它可以准确的调节压力和流量，用以改善管网系统中液体流动状况，达到管网液体平衡和节约能源的目的。在双管网工程改造中，应用此阀门可节约能源，得到较好的效果。开到一个相等的变化率，则流量的变化率相等，其特点是在流量大时应用，等百分比阀门恰恰适用这种耍求。根据这一特性，可以自如的预置某一流量（快开阀门和线性阀门则不具备这种功能）而且当需要变化时，还能知道变化量，达到理想状态。

*工作原理：

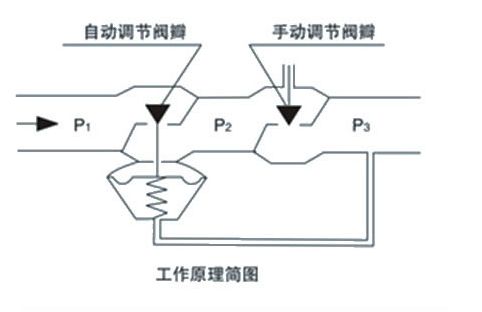

自力式平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统液体的工作压力为 P1 ，手动调节阀瓣的前后压力分别为 p2 ， P3 。当手动调节阀瓣调到某一位置时，即人为确定了“设定流量”，以及相对应的固定（P2.P3）值。当系统流量增大时， ( P2.P3）的实际值大于允许的给定值，此时自动调节阀瓣自动关小,直至流量重新维持到设定流流量，反之亦然。

*产品特点：

1 、能使系统流量自动平衡在要求的设定位；

2 、能自动消-除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率；

3 、能有效的克服“大流量，小沮差”的不良运行方式，提高系统能效，实现经济运行；

*产品性能：

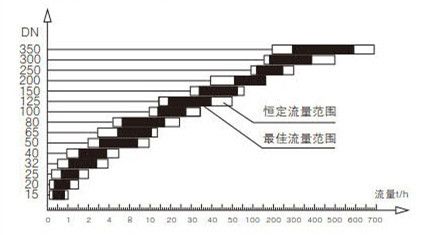

*自力式平衡阀选型图：

* 热水供暖系统用户人口处安装示意图 ：

* 安装与调试 ：

1 、安装方式：水平，垂直均可；

2 、安装时要注意阀体外水流指示箭头，遵循方向安装；

3 、安装前要清理管道内的杂物，通水前必须冲洗管通；

4 、流量调节方法：卸下帽盖 → 松开锁紧螺丝 → 用活动扳手顺时针旋转手调阀瓣，注意刻度盘上的流量值，把所需要设定值与刻度线对齐畔拧紧螺母 → 装上帽盖。

*主要外型尺寸及性能参数：

* ZLF直立式平衡阀：
