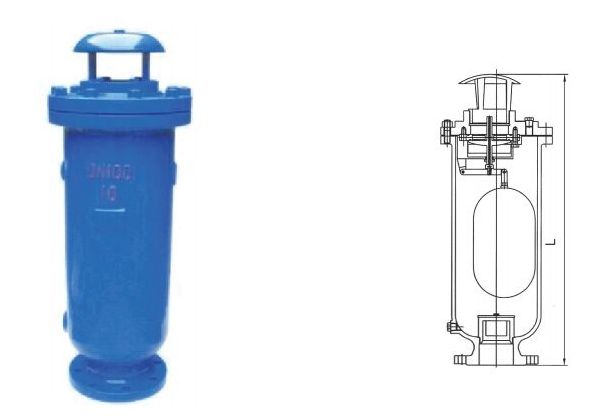

SCAR污水复合式排气阀

SCAR污水复合式排气阀用于污水、河水带有泥沙等管道上的至高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，就产生管道出水容量达不到设计要求。

性能及优势：

1、浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。

2、本产品是专用污水管道工程的排气阀。

3、浮球为不锈钢，使用寿命长，安-全可靠。

4、能够排除管道中的气体，减少阻力，节约能源。

5、当管道负压时，能快速自动吸气，防止管道破裂。

工作原理：

管内污水在运作时，该阀活瓣停在定位架下部，进行大量排气，当空气排完时，污水进入阀内，球浮起，传动活瓣到关闭，停止排气。管内在运作时会自然产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，浮球顺水下降，气从小孔排出。如出现停电、停泵，管内水流空时随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气，确保管道安-全。SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进,这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。

技术参数：

1、尺寸：DN40-DN250

2、连接：法兰式

3、工作压力：1.0Mpa

4、介质：清水、污水

5、使用温度：常温

6、阀体：铸铁、铸钢、不锈钢

7、浮球与活瓣：不锈钢

8、密封材料：丁晴橡胶

注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。

主要外形及连接尺寸：

公称通径 DN(mm)	D	D1	D2	H	Z-∮d
50	160	125	205	495	4-18
80	195	160	270	600	4-18
100	215	180	285	760	8-18
150	280	240	340	860	8-22
200	335	295	400	1010	8-22
250	390	350	465	1210	12-22

SCAR污水复合式排气阀结构图：

阀门订购流程

1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。

2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。

3. 具体事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
