三偏心金属密封蝶阀
- 产品介绍
- 订购流程
三偏心金属密封蝶阀三偏心金属密封蝶阀
产品用途
不锈钢法兰蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。
产品特点
1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。
2、操作扭矩较小，转90度启闭，轻便迅速。
3、流阻小，具有良好的水力特性，流量特性近似倾斜直线 ，节能效果好，双向密封对水流无方向要求。
4、密封可靠，启闭寿命达数25000次以上。
5、阀板采用符合流体力学性能的双平板桁架式多流道设计。
执行标准
设计制造标准：GB/T 12238-2008、JB/T8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
性能参数
型号
D343H-10P
D343H-10R
D343H-16P
D343H-16R
D343H-25P
D343H-25R
D343H-40P
D343H-40R
工作压力（MPa）
适用温度（℃）
≤200
适用介质
硝酸类介质
醋酸类介质
材料
阀体、蝶板
CF8/304
CF3M/316L
阀杆
304
316L
阀体密封面
－
－
蝶板密封面
304＋PTFE
304＋PTFE
填料
PTFE
PTFE

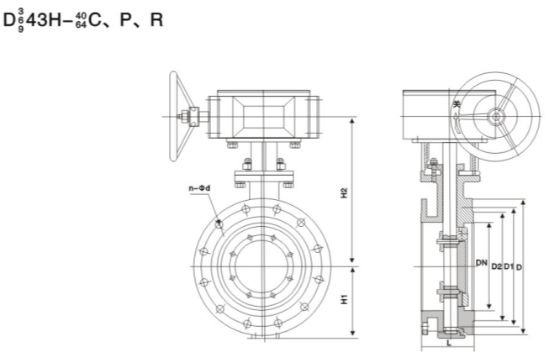

主要外形和连接尺寸
PN
DN
L
D
D1
D2
Z-d
b
f
H
H0
1.0
50
108
165
125
99
4-18
20
2
170
130
1.0
65
112
185
145
118
4-18
20
2
170
145
1.0
80
114
200
160
132
8-18
20
2
230
152
1.0
100
127
220
180
156
8-18
22
2
320
192
1.0
125
140
250
210
184
8-18
22
2
345
200
1.0
150
140
285
240
211
8-22
24
2
385
230
1.0
200
152
340
295
266
8-22
24
2
471
297
1.0
250
165
405
355
319
12-22
26
2
533
327
1.0
300
178
445
400
370
12-22
26
2
606
364
1.0
350
190
505
460
429
16-22
26
2
694
404
1.0
400
216
565
515
480
16-26
26
2
757
444
1.0
450
222
615
565
530
20-26
28
2
814
472
1.0
500
229
670
620
582
20-26
28
2
902
522
1.0
600
267
780
725
682
20-30
34
2
1048
590
1.0
700
292
895
840
794
24-30
34
5
1277
810
1.0
800
318
1015
950
901
24-33
36
5
1385
844
1.0
900
330
1115
1050
1001
28-33
38
5
1490
890
1.0
1000
410
1230
1160
1112
28-36
38
5
1620
950
1.6
50
108
165
125
99
4-18
20
2
170
130
1.6
65
112
185
145
118
4-18
20
2
170
145
1.6
80
114
200
160
132
8-18
20
2
230
152
1.6
100
127
220
180
156
8-18
22
2
320
192
1.6
125
140
250
210
184
8-18
22
2
345
200
1.6
150
140
285
240
211
8-22
24
2
385
230
1.6
200
152
340
295
266
12-22
24
2
471
297
1.6
250
165
405
355
319
12-26
26
2
533
327
1.6
300
178
460
410
370
12-26
28
2
606
364
1.6
350
190
520
470
429
16-26
30
2
694
404
1.6
400
216
580
525
480
16-30
32
2
757
444
1.6
450
222
640
585
548
20-30
40
2
814
472
1.6
500
229
715
650
609
20-33
44
2
902
522
1.6
600
267
840
770
720
20-36
54
2
1048
590
1.6
700
292
910
840
794
24-36
40
5
1277
810
1.6
800
318
1025
950
901
24-39
42
5
1385
844
1.6
900
330
1125
1050
1001
28-39
44
5
1490
890
1.6
1000
410
1225
1170
1112
28-42
46
5
1620
950
2.5
50
108
165
125
99
4-18
20
2
170
130
2.5
65
112
185
145
118
8-18
22
2
265
210
2.5
80
114
200
160
132
8-18
24
2
310
233
2.5
100
127
235
190
156
8-22
24
2
343
242
2.5
125
140
270
220
184
8-26
26
2
385
254
2.5
150
140
300
250
211
8-26
28
2
445
580
2.5
200
152
360
310
274
12-26
30
2
510
297
2.5
250
165
425
370
330
12-30
32
2
569
339
2.5
300
178
485
430
389
16-30
34
2
653
375
2.5
350
190
555
490
448
16-33
38
2
730
420
2.5
400
216
620
550
503
16-36
40
2
810
463
2.5
450
222
670
600
548
20-36
46
2
850
495
2.5
500
229
730
660
609
20-36
48
2
940
566
2.5
600
267
845
770
720
20-39
58
2
1150
630
2.5
700
292
960
875
820
24-42
58
5
1195
727
2.5
800
318
1085
990
609
24-36
58
5
1268
810
