JY41W、JY41Y 氧气专用截止阀氧气专用截止阀
产品用途
JY41W、JY41Y 氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安-全性好等优点。使用在氧气管路上，具有良好的防爆阻燃性能，消-除了氧气管路上的不安-全因素。
产品特点
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有良好的防燃阻火性能
2、安-全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安-全可靠
性能参数
公称通径（DN）
15－400
公称压力（MPa）
1.6
2.5
4
试验压力
强度
2.4
3.75
6
（MPa）
密封
1.76
2.75
4.4
适用温度
≤200℃
适用介质
氧气
阀体
硅黄铜、不锈钢
阀杆
不锈钢
阀芯
铜、不锈钢
填料
聚四氟乙烯

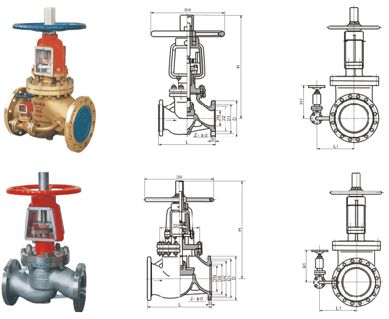

主要外形和连接尺寸
公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
D0
JY41W-16P
15
130
95
65
45
14-2
4-Φ14
170
120
20
150
105
75
55
14-2
4-Φ14
190
140
25
160
115
85
65
14-2
4-Φ14
205
160
32
180
135
100
78
16-2
4-Φ18
270
180
40
200
145
110
85
16-3
4-Φ18
310
200
50
230
160
125
100
16-3
4-Φ18
358
240
65
290
180
145
120
18-3
4-Φ18
373
240
80
310
195
160
135
20-3
8-Φ18
435
280
100
350
215
180
155
20-3
8-Φ18
500
300
125
400
245
210
185
22-3
8-Φ18
614
320
150
480
280
240
210
24-3
8-Φ23
674
360
200
600
335
295
265
26-3
12-Φ23
811
400
250
650
405
355
320
30-3
12-Φ25
969
450
300
750
460
410
375
30-3
12-Φ25
1145
580
350
850
520
470
435
34-4
16-Φ25
1280
640
400
980
580
525
485
36-4
16-Φ30
1452
640
JY41W-25P
15
130
95
65
45
16-2
4-Φ14
170
120
20
150
105
75
55
16-2
4-Φ14
190
140
25
160
115
85
65
16-2
4-Φ14
205
160
32
180
135
100
78
18-2
4-Φ18
270
180
40
200
145
110
85
18-3
4-Φ18
310
200
50
230
160
125
100
20-3
4-Φ18
358
240
65
290
180
145
120
22-3
8-Φ18
373
240
80
310
195
160
135
22-3
8-Φ18
435
280
100
350
230
190
160
24-3
8-Φ23
500
300
125
400
270
220
188
28-3
8-Φ25
614
320
150
480
300
250
218
30-3
8-Φ25
674
360
200
600
360
310
278
34-3
12-Φ25
811
400
250
650
425
370
332
36-3
12-Φ30
969
450
300
750
485
430
390
40-4
16-Φ30
1145
580
350
850
550
490
448
44-4
16-Φ34
1280
640
400
980
610
550
505
48-4
16-Φ34
1452
640
阀门订购流程
1. 客户可将采购清单直接拨打咨询热线：0577-66999288 66992988 66998388 。
2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价（价格清单）。
3. 具体事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构长度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
