BQ71F型意大利式超薄型保温
- 产品介绍
- 订購流程

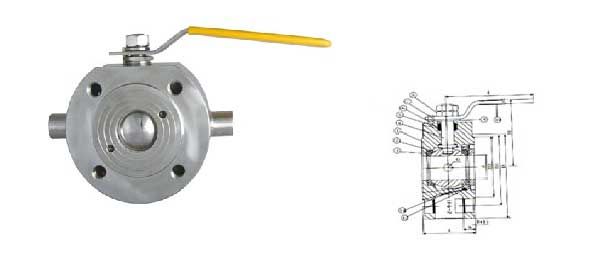

BQ71F型意大利式超薄型保温
应用规范
公称压力：1.6-2.5MPa
适用温度范围：-20-232℃-350℃
适用介质：水、油、气及某些腐蚀性液體(W.O.G)主要零件材料
序号NO 零件名称 材质 1 阀體 不锈钢CF8M/CF8 碳钢WCB 2 球 不锈钢316/304 不锈钢SS304 3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE 4 阀杆 不锈钢316/304 不锈钢SS304 5 填料 不锈钢PTFE 聚四氟乙烯PTFE 6 定位锁 不锈钢304 不锈钢SS304 7 手柄 不锈钢304 不锈钢SS304 8 阀杆螺母 不锈钢304 不锈钢SS304 9 填料压盖 不锈钢304 不锈钢SS304 10 手柄套 塑料Plastic 塑料Plastic 11 密封瓶帽 不锈钢316/304 不锈钢SS304 12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE 主要尺寸
尺寸 15/1/2“ 20/3/4" 25/1“ 32/11/4" 40/11/2" 50/2“ 65/21/2" 80/3" 100/4“ 125/5" 150/6" 200/8“ d 15 19 23.5 30 36 45 58 67 76 100 125 195 L 32 38.5 45 55 62 72 95 120 145 200 225 275 D 95 105 115 135 145 160 180 195 215 245 280 335 D1 65 75 85 100 110 125 145 160 180 210 240 295 D2 45 55 65 78 85 100 120 135 155 185 210 265 H 62 70 79 86 92 102 158 172 187 200 240 278 E 110 125 135 150 150 180 250 300 350 650 840 1000 b 14 14 16 16 18 20 22 24 24 26 26 28 z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20 l 2 2 2 3 3 3 3 3 3 3 3 3 2-G 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2
阀门订購流程
1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。
2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。
3. 具體事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
