NKZ61H/Z64H焊接式真空闸阀

试验压力

公称压力 PN/MPa	试验压力/MPa
公称压力 PN/MPa	壳體强度试验	上密封试验	密封试验
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	9.6	70	7.0
10.0	150	11.0	11.0

使用范围

产品类型	适用介质	适用温度/℃
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	水、蒸汽、空气	≤425
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	水、蒸汽、空气	≤550

主要零部件材料

零件名称	阀體、阀盖	阀杆	闸板	密封面	阀杆螺母	填料	紧固件
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金钢	铝青铜	膨胀复合石墨	优质碳钢
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	铬钼钢	20CrlMo1VA	铬钼钢	Y：硬质合金	铝青铜	膨胀复合石墨	铬钼钢

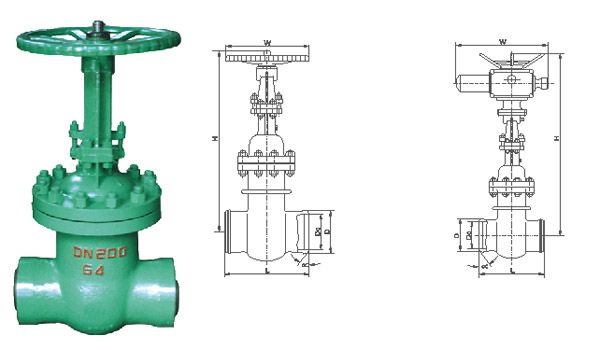

主要尺寸及重量

公称通径 DN/mm	公称压力 PN/MPa	主要外形尺寸和连接尺寸/mm						重量/kg
公称通径 DN/mm	公称压力 PN/MPa	L	H	D	D0	∝	W	重量/kg
50	2.5	250	345	64	49	37^o30’	250	24
65		270	395	82	66	37^o30’	250	36
80		280	425	95	78	37^o30’	300	52
100		300	51O	117	100	37^o30’	300	67
125		325	570	144	125	37^o30’	350	95
150		350	725	172	151	37^o30’	350	135
200		400	820	223	201	37^o30’	400	210
250		450	890	278	253	37^o30’	450	300
300		500	1070	330	303	37^o30’	550	395
350		550	1320	382	351	37^o30’	650	530
400		600	1450	432	398	37^o30’	750	685
450		650	1560	484	450	37^o30’	750	906
500		700	1720	535	498	37^o30’	850	1130
600		809	1880	638	600	37^o30’	900	1387
700		900	2083	738	700	37^o30’	950	1894
800		1000	2590	840	800	37^o30’	1000	2621
50	4.0	250	345	64	48	37^o30’	300	30
65		270	395	82	66	37^o30’	300	42
80		280	425	95	78	37^o30’	350	57
100		300	510	117	100	37^o30’	350	75
125		325	570	144	125	37^o30’	400	105
150		350	725	172	151	37^o30’	400	150
200		400	820	223	199	37^o30’	450	232
250		450	890	278	251	37^o30’	550	330
300		500	1070	330	301	37^o30’	650	430
350		550	1320	382	349	37^o30’	750	570
400		600	1450	432	396	37^o30’	850	730
50	6.4	250	350	64	48	37^o30’	300	34
65		280	405	82	65	37^o30’	300	48
80		310	435	95	76	37^o30’	350	65
100		350	515	117	98	37^o30’	400	81
125		400	580	150	128	37^o30’	400	112
150		450	735	172	149	37^o30’	450	161
200		550	835	223	197	37^o30’	550	255
250		650	905	278	245	37^o30’	650	390
300		750	1080	330	293	37^o30’	750	515
350		850	1340	382	341	37^o30’	800	695
400		950	1460	432	386	37^o30’	900	885
50	1O.0	250	350	64	48	37^o30’	300	37
65		280	405	82	63	37^o30’	300	52
80		310	435	95	74	37^o30’	350	70
100		350	515	117	97	37^o30’	400	86
125		400	580	150	124	37^o30’	400	118
150		450	735	172	144	37^o30’	450	168
200		550	835	223	189	37^o30’	550	263
250		650	905	278	235	37^o30’	650	405
300		750	1080	330	281	37^o30’	750	536
350		850	1340	382	333	37^o30’	850	732
400		950	1460	432	376	37^o30’	950	947

注：PN2.5(25)型阀门允许作為PN1.0(10)、PN1.6(16)压力级选用

主要尺寸

公称通径 DN/mm	公称压力 PN/MPa	主要外形尺寸和连接尺寸/mm						電动装置
公称通径 DN/mm	公称压力 PN/MPa	L	H	D	D0	∝	W	電动装置
50	2.5	250	618	64	49	37^o30’	562	DZWlO
65		270	670	82	66	37^o30’	562	DZWlO
80		280	700	95	78	37^o30’	562	DZWlO
100		300	785	117	100	37^o30’	607	DZWl5
125		325	845	144	125	37^o30’	607	DZW20l
150		350	990	172	151	37^o30’	607	DZW20l
200		400	1080	223	201	37^o30’	607	DZW30
250		450	1150	278	253	37^o30’	607	DZW30
300		500	1415	330	303	37^o30’	755	DZW45
350		550	1665	382	351	37^o30’	755	DZW60
400		600	1815	432	398	37^o30’	825	DZW90
450		650	1920	484	450	37^o30’	825	DZWl20
500		700	2080	535	498	37^o30’	825	DZWl20
600		800	2380	638	600	37^o30’	925	DZWl80
50	4.0	250	618	64	49	37^o30’	562	DZWl5
65		270	670	82	66	37^o30’	562	DZWl5
80		280	700	95	78	37^o30’	607	DZWl5
100		300	785	117	100	37^o30’	607	DZW20l
125		325	845	144	125	37^o30’	607	DZW20l
150		350	990	172	151	37^o30’	607	DZW30
200		400	1080	223	199	37^o30’	607	DZW30
250		450	1150	278	251	37^o30’	755	DZW45
300		500	1415	330	301	37^o30’	755	DZW60
350		550	1685	382	349	37^o30’	825	DZW90l
400		600	1815	432	396	37^o30’	825	DZW20
50	6.4	250	625	64	49	37^o30’	562	DZWlO
65		280	693	82	66	37^o30’	562	DZWl5
80		31O	712	95	76	37^o30’	607	DZW20l
100		350	790	117	98	37^o30’	607	DZW20l
125		400	855	150	128	37^o30’	607	DZW30
150		450	1000	172	149	37^o30’	607	DZW30
200		550	1185	223	197	37^o30’	755	DZW45
250		650	1255	278	245	37^o30’	755	DZW60
300		750	1445	330	293	37^o30’	825	DZW90l
350		850	1715	382	341	37^o30’	825	DZWl20l
400		950	1985	432	386	37^o30’	925	DZWl80
50	10.0	250	625	64	49	37^o30’	562	DZWl0
65		280	693	82	66	37^o30’	562	DZWl5
80		310	712	95	74	37^o30’	607	DZW20l
100		350	790	117	97	37^o30’	607	DZW30l
125		400	855	150	124	37^o30’	607	DZW30
150		450	1000	172	144	37^o30’	755	DZW45
200		550	1185	223	189	37^o30’	755	DZW60
250		650	1255	278	235	37^o30’	825	DZW90l
300		750	1445	330	281	37^o30’	825	DZWl20l
350		850	1715	382	333	37^o30’	925	DZWl80
400		950	1985	432	376	37^o30’	925	DZW250

阀门订購流程

1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。

2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。

3. 具體事宜商定，如：交货期、特殊要求等等。

订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前汇入，以便及时安排发货
