Y43X固定比例式减压阀

一、概述

　　我公司生产的比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。

　　该阀利用阀體内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。

　　我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。

二、固定比例式减压阀主要技(jì )术参数

适用介质		水、气體
适用温度		≤90℃
压力误差		≤8％
至小开启压力	2∶1	0.2MPa
	3∶1	0.3MPa
连接形式		法兰、内螺纹
主要零件材料	阀體	锡青铜	不锈钢	铸铁
	内件	锡青铜	不锈钢	锡青铜或不锈钢

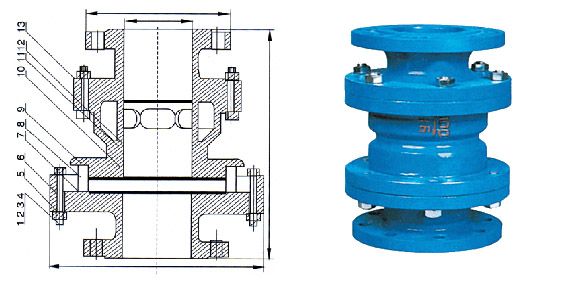

三、固定比例式减压阀主要外形尺寸（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4213.5-84标准）

公称通径DN（mm）	A	D3
25	232	115/125
32	246	140/150
40	256	150/155
50	270	165/175
65	306	185/200
80	320	210/230
100	340	240/265
125	400	275/300
150	429	310/350
200	358	355/400

型号	公称压力	公称通径DN（mm）	L
YB43X-10T （B型）	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
YB43X-16T （B型）	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230

公称通径DN（mm）	尺寸
公称通径DN（mm）	C	L	D
15	1/2"	80	50
20	3/4"	80	50
25	1"	90	54
32	1 1/4"	100	60
40	1 1/2"	110	68
50	2"	120	80
