水力控制阀 -

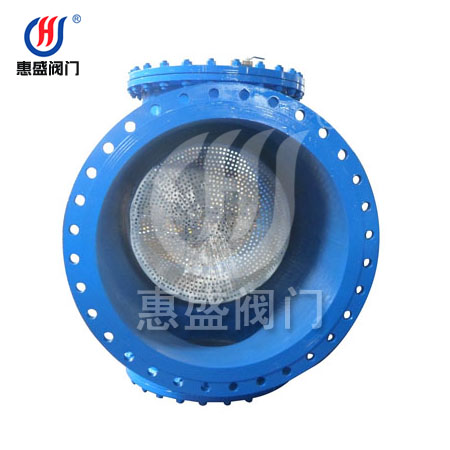

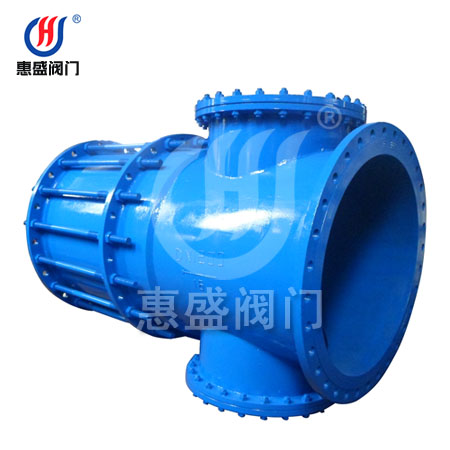

拉杆伸缩十字滤管
- 产品介绍
- 订購流程
拉杆伸缩十字滤管一、 用途拉杆伸缩十字滤管（以下简称十字滤管）适合装置于水力自动阀（如减压、泄压、持压等）及多喷孔阀或其他主要设备之入口端，具有沉淀、粗滤以防止杂物堵塞阀體，保护阀类或设备之正常使用，并具有拉杆伸缩等功能。二、 技(jì )术要求1. 主要技(jì )术参数1.1 此产品符合Q/IDIK17-2008拉杆伸缩十字滤管企业标准；1.2 十字滤管的公称压力為 PN10（PN16、PN25）；1.3 密封试验压力為1.1MPa（1.76MPa、2.75MPa）；1.4 强度试验压力為1.5MPa（2.4MPa 、3.75MPa）；1.5 压力试验应符合标准JB/T9092-1999的规定；1.6 连接法兰应符合标准GB/T17241.6-98的规定。2. 性能要求2.1十字滤管具有伸缩功能，可在一定范围内补偿管道的轴向位移，传递轴向推拉力；2.2十字滤管上部设置手孔或人孔盖，便于清理垃圾；2.3十字滤管下部设置手孔或人孔盖及排污球阀，便于排污冲洗；2.4 伸缩管用螺柱连接，结构简单，安装维护方便三、术语十字滤管采用菱形滤网孔1.过滤面积：过滤网表面积；2.通流面积：过滤介质流过过滤网孔的总截面积；3.开孔滤：通流面积/过滤面积；3.1十字滤管装于多喷孔前时，十字滤管滤网开孔面积须為多喷孔开孔面积的2倍以上；3.2十字滤管装于多喷孔前时，十字滤管菱形滤网孔通过直径≤多喷孔喷管至小直径四、外形
五、材质1. 阀體：球墨铸铁，相应的物理化學主要控制指标详见國家标准GB12227-89。2. 上、下盖：球墨铸铁，相应的物理化學主要控制指标详见國家标准GB12227-89。3. 伸缩管：球墨铸铁，相应的物理化學主要控制指标详见國家标准GB12227-89。4 .活套法兰：球墨铸铁，相应的物理化學主要控制指标详见國家标准GB12227-89。5. 滤网：不锈钢，相应的物理化學主要控制指标详见國家标准（GB1220-92）。6. 螺杆：8.8级（镀锌）六、 检验為保证所提供十字滤管符合本工程要求，供货方需于交货前进行规定检验，项目如下：1. 阀體壳體试验应按标准GB13927-92的规定。2. 密封试验应按标准GB13927-92的规定。七、 涂装、包装及贮运1. 阀體内外表面要进行喷砂处理，以除去铁锈、水分及油等杂质。2. 十字滤管内外部铸铁件应采用无-毒环氧树脂粉體涂装，防止生锈和流體腐蚀，颜色采用土耳其蓝（色号1-46）。3. 涂层应光滑均匀无缺陷，涂料干后不溶解于水，不影响水质，并不因空气温度变化而分解。4. 涂层厚度应达0.2㎜以上。粉末涂料必须经过检测，符合饮用水卫生要求。5. 阀门的包装及贮运应符合标准JB/T7928的规定。阀门订購流程
1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。
2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。
3. 具體事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
