CKH664Y/CKH664H抽气快关逆止阀

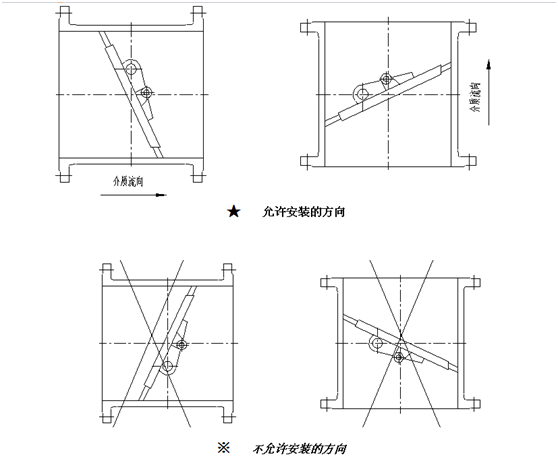

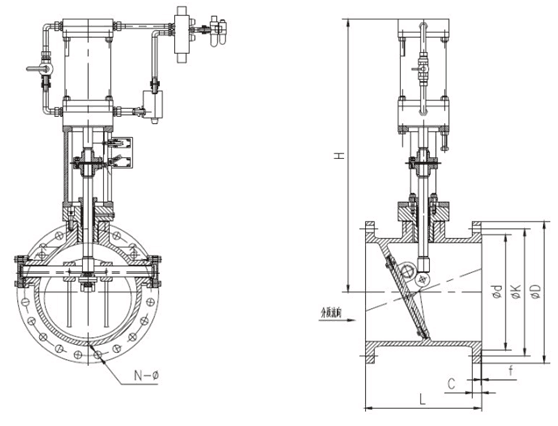

一、产品简介本阀是采用气压蓄能弹簧释能助关的金属硬密封止回阀，它适用于汽轮机抽汽管路系统。当汽轮机紧急关闭时，此阀门用来防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。二、型号说明※CKHC KD 643H – ※ ※阀门材料： C 碳钢 P 不锈钢 R铬镍钼钛钢公称压力：( 单位:kg/㎝2 )密封材料：H 不锈钢、W 本體不锈钢、Y硬质合金结构形式：3升降式 7.斜板式 4.旋启式连接方式：连接方式：4法兰、6对焊驱动方式： 助关方式：6气动、7液动、无指不带助关产品类别：止回阀功能特征：快关公称通径：单位mm三、标准与规范制造标准GB/T 12235、GB/T 12236、GB/T 12238结构長度GB/T12221配管法兰GB/T 9112~9124-2000质量保证ISO 9001:2000试验与检验JB/T 9092、GB/T 13927公称通径 DN400~1800 mm公称压力 PN1.0~4.0 Mpa、150~300Lb试验压力Ps密 封1．1×PN强 度1．5×PN工 作 压 力＜0．8×PN四、工作原理快速关闭抽汽止回阀由阀门主體三偏心止回阀和助关系统装置及外围管線路等组成，其三偏心密封结构，密封效果佳、使用寿命長；其蝶板采取大角度斜置于阀體内，阀门关闭路程短，加上助关系统作用，阀门关闭更迅速。五、主要零件材料选用气控抽汽止回阀阀體、阀盖WCB碳 钢WC6摇杆、阀瓣WCB碳 钢WC6填 料柔性石墨柔性石墨柔性石墨销 轴、阀杆2Cr132Cr13304弹 簧60Si2MnA60Si2MnA60Si2MnA1、安装前应仔细阅读产品使用说明书，核查阀门型号规格是否与所需相符。2、安装前检查阀门内腔和密封面，不允许有污垢附着；连接管道内须清-除干净，不得有异物存在。3、安装使用前应进行阀门的启闭试验。4、阀门可安装在水平管道或垂直管道上，请正确了解现场管道内介质流向，其安装方向必须為以下图示之一。切勿反装。
5、安装时应使阀门保持关闭状态。6、液压管線路连接装配时，应把液压管路和接头内的杂務清理干净，以防堵塞。七、维护与使用注意事项1、阀门应存放在干燥得室内，堆放整齐，不允许露天存放，以防损坏和腐蚀。2、若阀门長期存放的，应定期检查，并在加工面上涂防绣油。3、应定期检查阀门及其相关的管線路情况。应定期清洁阀门。4、阀门在冬天或北方寒冷的地區，开始可能出现微量的泄漏，这不属于质量问题，待使用时即恢复正常。5、注意：本阀门的助关装置中有弹簧，用户如需拆卸维修时应准备相应规格的不同長度的螺栓，逐个替换原有螺栓，拆卸时使弹簧蓄积的能量逐渐释放，防止弹簧能量急剧释放造成事故。可能发生的故障和排除方法故障原因排除方法阀杆处泄漏填料失效更换填料填料处泄漏压盖未拧紧拧紧压盖螺栓开阀不稳液压源压力不稳调稳液压源压力阀门订購流程
1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。
2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。
3. 具體事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
