水力控制阀 -
SD341X伸缩蝶阀
- 产品介绍
- 订購流程
SD341X伸缩蝶阀伸缩蝶阀
产品用途
SD341X-6、SD341X-10 型法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、電力、造纸、给排水和市政建设等工业管道上作调节流量和载断流體的装置。
产品特点
1、结构独特，设计灵活，重量轻，省力，启闭迅速
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能為维修阀门安装更换提供方便
3、密封部位可调节更换，密封性能可靠
安装注意事项
1. 伸缩蝶阀安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。
2. 伸缩蝶阀出厂时结构長度為至小長度，安装时，拉至安装長度（即设计長度）。
3. 当管道间長度大于伸缩阀安装長度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。
4. 伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴線方向两端加支架，防止伸缩阀伸缩管拉出。
性能参数
型号
SD341X-6
SD341X-6Q
SD341X-10
SD341X-10Q
工作压力（MPa）
0.6
1
适用温度（℃）
≤120
依各种不同胶种而定
≤120
适用介质
水、污水、油品、空气等
依各种不同胶种而定
水、污水、油品、空气等
材料
阀體
灰铸铁
灰铸铁
球墨铸铁
蝶板
球墨铸铁（表面处理）
球墨铸铁、不锈钢
球墨铸铁
阀杆
2Cr13
不锈钢、碳素钢
铬不锈钢

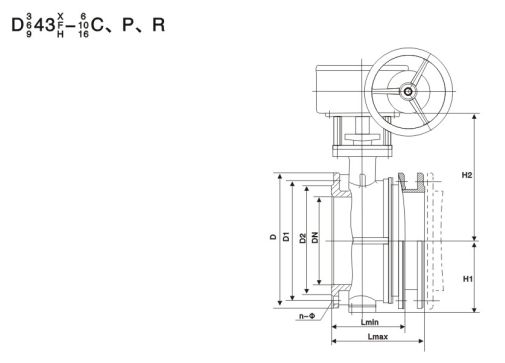

主要外形和连接尺寸
公称通径DN
1.0MPa
D
D1
D2
Lmax
Lmin
H1
H2
n-Φd
100
220
180
158
216
174
110
170
8-18
125
250
210
184
232
176
123
182
8-18
150
285
240
212
239
194
140
210
8-22
200
340
295
268
264
214
170
238
8-22
250
395
350
320
296
235
195
270
12-22
300
445
400
370
300
250
222
300
12-22
350
505
460
4330
320
270
252
330
16-22
400
565
515
482
332
282
285
368
16-26
450
615
565
532
355
305
310
402
20-26
500
670
620
585
365
315
337
438
20-26
600
780
725
685
420
370
393
490
20-30
700
895
840
800
446
396
450
558
24-30
800
1015
950
905
476
426
515
625
24-33
900
1115
1050
1005
506
456
560
685
28-33
1000
1230
1160
1110
516
466
610
750
28-36
1200
1455
1380
1330
560
510
725
880
32-39
1400
1675
1590
1530
590
540
840
987
36-42
1600
1915
1820
1750
630
585
960
1158
40-48
1800
2115
2020
1950
680
630
1060
1258
44-48
2000
2325
2230
2150
730
680
1165
1365
48-48
阀门订購流程
1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。
2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。
3. 具體事宜商定，如：交货期、特殊要求等等。
订货须知：
1、客户对产品有特殊要求须在订货合同上提供以下说明：
① 结构長度。
② 连接方式。
③ 公称通径、全通径、缩径、管道尺寸。
④ 适用介质、工作温度及压力范围。
⑤ 实验、检验标准及其他要求。
2、本厂可根据客户特殊要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
