    HD7Q41X型全液控止回蝶阀您的位置：惠盛阀门 >> 产品展示 >> 蝶阀 >> HD7Q41X型全液控止回蝶阀

  • HD7Q41X型全液控止回蝶阀

    HD7Q41X型全液控止回蝶阀

    • 产品介绍
    • 订購流程
    HD7Q41X型全液控止回蝶阀

    产品概述
    本蝶阀适用于介质為水的泵出口管路上，作為闭路并和止回阀，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统。

    用途
    本蝶阀适用于介质為水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）

    特点
    1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间笑，与 　一般型蝶阀相近。安装方便　，即课左、右卧式安装，也可以立式安装。

    2、该阀装在泵后，可代替闸阀（蝶阀）和止回阀两台阀门。且流阻系数小，大口径蝶阀流阻系数只比闸阀略高。因此，该类阀门為节能产品。

    3、HD7Q41X型阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。

    4、如所有行程开关都采用電感式接近开关，移除液压站，防护等级可达IP67。



    主要技(jì )术参数



    公称通经
    1400-2400
    1200-2400
    500-2400
    500-2400
    500600
    公称压力（MPa）
    0.25
    0.6
    1.0
    1.6
    2.5
    　　　　　试验压力
    强度试验
    0.375
    0.9
    1.5
    2.4
    3.75
    密封试验
    0.275
    0.66
    1.1
    1.76
    2.75
    适用介质
    水
    适用温度（℃）
    ≤80℃
    介质流速
    3m/s



    主要零部件材料



    零件名称
    材料
    阀體、蝶板
    灰铸铁、球墨铸铁、碳素钢
    阀轴
    不锈钢
    密封圈
    不锈钢、NBR
    填料
    NBR



    执行标准



    　制造标准
    JB/TB527-97、GB/T 12238-89
    法兰标准
    GB/T 17241。6998、GB2555-2556-81
    结构長度标准
    GB12221-89
    检验标准
    GB/T 13927-92

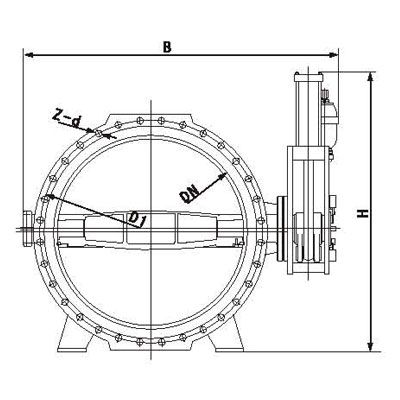

    HD7Q41X-6/10/16全液控止回阀蝶阀主要外形连接尺寸



    DN
    PN
    D
    D1
    B
    L
    A
    B
    H
    500
    1.0
    670
    620
    43
    229
    720
    1650
    1360
    600
    1.0
    780
    725
    48
    267
    720
    1730
    1390
    700
    1.0
    895
    840
    54
    392
    720
    1800
    1445
    800
    1.0
    1015
    950
    58
    318
    720
    1870
    1485
    900
    1.0
    1115
    1050
    61
    330
    720
    2070
    1865
    1000
    1.0
    1230
    1160
    67
    410
    755
    2165
    1930
    1200
    1.0
    1455
    1380
    65
    470
    905
    2265
    2030
    1400
    1.0
    1675
    1590
    68
    530
    905
    2665
    2270
    1200
    0.6
    1405
    1340
    65
    470
    755
    2365
    2025
    1400
    0.6
    1630
    1560
    68
    530
    755
    2665
    2270
    1600
    0.6/0.25
    1830
    1760
    68
    600
    905
    2940
    2380
    1800
    0.6/0.25
    2045
    1970
    70
    670
    905
    3325
    2470
    2000
    0.25
    2265
    2180
    54
    760
    905
    3660
    2370
    2200
    0.25
    2475
    2390
    60
    840
    1123
    4325
    2940
    2400
    0.25
    2685
    2600
    62
    910
    1123
    4530
    3000



    产品尺寸



























    温馨提示：“HD7Q41X型全液控止回蝶阀”所有文字、数据、图片均只适用于参考。
    如需与实物相吻合的性能参数、结构尺寸参数等详情请来電来函索取。
    電话：0577-66999288、66992988、66998388 传真0577-66999305（306）
    阀门订購流程

    1. 客户可将采購清单直接拨打咨询热線：0577-66999288 66992988 66998388 。

    2. 我司收到客户采購清单后為客户提供阀门型号、选型与报价（价格清单）。

    3. 具體事宜商定，如：交货期、特殊要求等等。

    订货须知：
    1、客户对产品有特殊要求须在订货合同上提供以下说明：
    ① 结构長度。
    ② 连接方式。
    ③ 公称通径、全通径、缩径、管道尺寸。
    ④ 适用介质、工作温度及压力范围。
    ⑤ 实验、检验标准及其他要求。
    2、本厂可根据客户特殊要求配置各类驱动装置。
    3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号和要求，在供需双方理解一致的条件下签订合同。
    4、期货、订货的客户请先来電详细说明所需阀门的型号、规格、数量以及交货时间、地点，并先按总额的30%预定金或全额货款及汇入我公司账户，其余货款待发货前 汇入，以便及时安排发货
    上一页：KD741H水轮机进水液控蝶阀  下一页：D342X软密封法兰蝶阀
