夹管阀、挤压阀概述：

夹管阀、挤压阀、管囊阀、气动气囊阀特点：

1、无压力损失、无堵塞、无泄露、防水撞冲击。

2、特别适用于含颗粒的液--固及气--固二相流。

3、橡胶管套带有纤维增强结构，耐磨、抗疲劳。

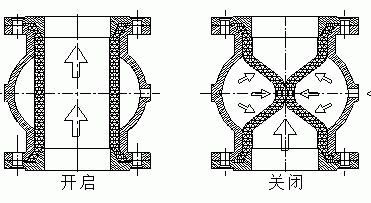

夹管阀、挤压阀、管囊阀、气动气囊阀工作原理：

在控制介质未输入时，胶套和阀體之间的空腔与大气连通，胶套受流體压力处于向外张紧状态．因為管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的長度与直径不会因為流體压力而变化．当控制介质进入管套与阀體之间的空腔时，管套在介质压力下变形截流．如下图所示：

夹管阀、挤压阀、管囊阀、气动气囊阀压力范围：

口径（DN）	DN25~200	DN250~300
工作压力	max4bar	max3bar
控制压力	max6bar	max4.5bar
最大压差	2bar	max1.5bar

夹管阀、挤压阀、管囊阀、气动气囊阀技(jì )术参数：

阀體	铸铁DN25~200 铸铝DN25~300 铸钢DN25~300
法兰连接	铸铁DN25~300，316LDN40~200
管套材质及 温度范围	天然橡胶-5~80。C 三元乙丙胶-5~120。C
食品极	食品极天然橡胶管套
控制介质	压缩空气或压力水
控制附件	手动-三通手动阀 自动-三通電动阀

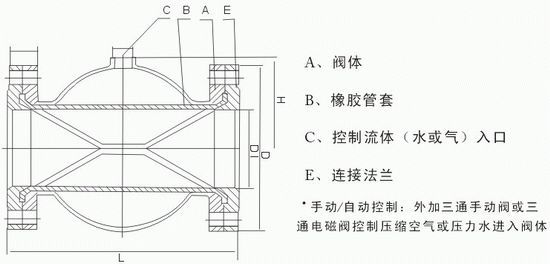

夹管阀、挤压阀、管囊阀、气动气囊阀外形结构图：

夹管阀、挤压阀、管囊阀、气动气囊阀连接尺寸：

口径（DN）		40	50	65	80	100	125	150	200	250	300
外 型 尺 寸	L	150	180	180	220	276	345	414	550	680	820
	H	40	60	60	75	95	120	145	1823	229	278
	I	26	27	23	30	36	48	52	65	82	98
	D	150	155	200	200	220	250	285	340	405	480
法兰 标准 ..		PN10 DN40	PN10 DN50	PN10 DN55	PN10 DN80	PN10 DN100	PN10 DN125	PN10 DN150	PN10 DN200	PN10/20 DN250	PN10/20 DN300
